Solicitud de Información BIM (SDI)
La Solicitud de Información o SDI es un documento emitido por el contratante/propietario que define con un alto grado de precisión:
El término preciso para identificar una Solicitud de Información BIM puede ser variado según la empresa o entidad, algunas organizaciones la llamarán Cartel de Requerimientos BIM, Términos de Referencia BIM, Bases Administrativas, etc., estos términos suenan parecidos a los que históricamente se han utilizado en los proyectos, sin embargo, cuando el término aplica al Proceso BIM se debe de entender como un documento específico a los requerimientos que debe cumplir la empresa contratada para cumplir con las expectativas del contratante en lo que a BIM se refiere.
La principal razón para que un proyecto elaborado como un proceso BIM termine en una decepción es precisamente la falta de este documento o un SDI mal elaborado.
Hoy día es frecuente ver un cartel convencional que sencillamente dice "entregar en BIM" en algún sitio del texto y se espera que con eso alguien entienda lo que se le pide y ese simple término significa cosas muy diferentes para diferentes actores. La SDI debe de especificar muy bién lo que se espera recibir, por ejemplo, si se quiere que los muebles contengan variables para indicar el nombre del fabricante, número de modelo, el dia de compra, el día de expiración de la garantía y cualquier otro atributo del mueble estas son variables que deben de solicitarse en el SDI, así con cada elemento IFC requerido del proyecto.
Los componentes mas básicos de un SDI incluyen:

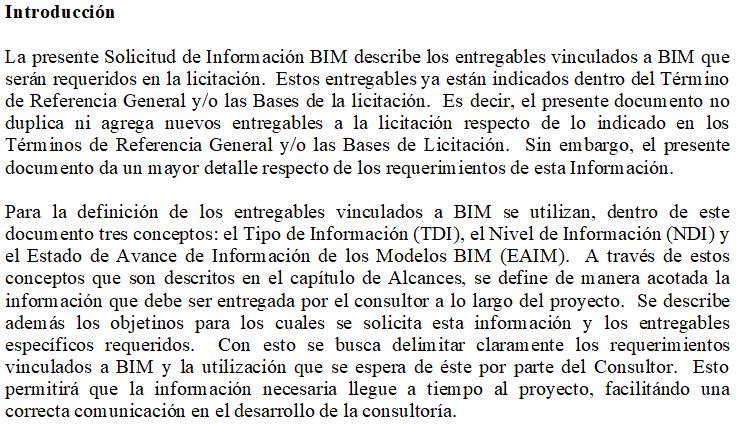

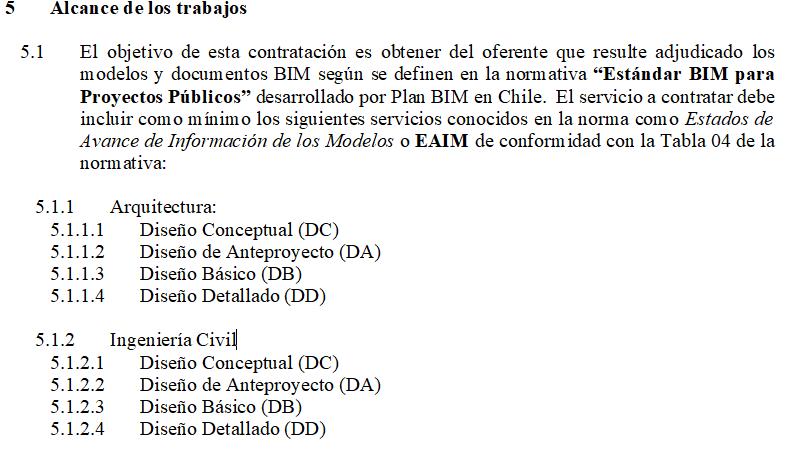

(Especificación parcial de SDI cortesía de la empresa AISA)

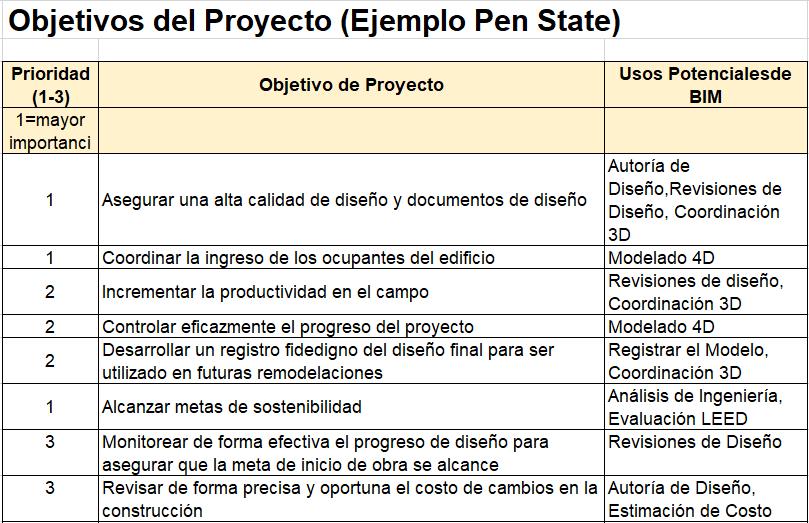

El objetivo puede ser uno solo o múltiples debidamente categorizados por importancia

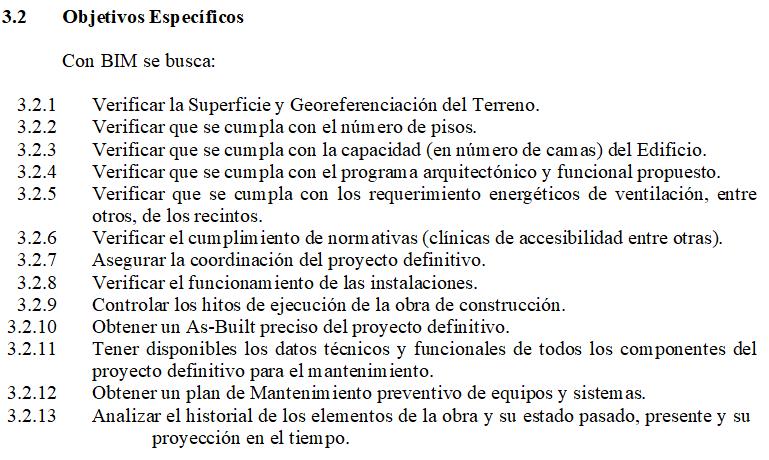

(Especificación parcial de SDI cortesía de la empresa AISA)

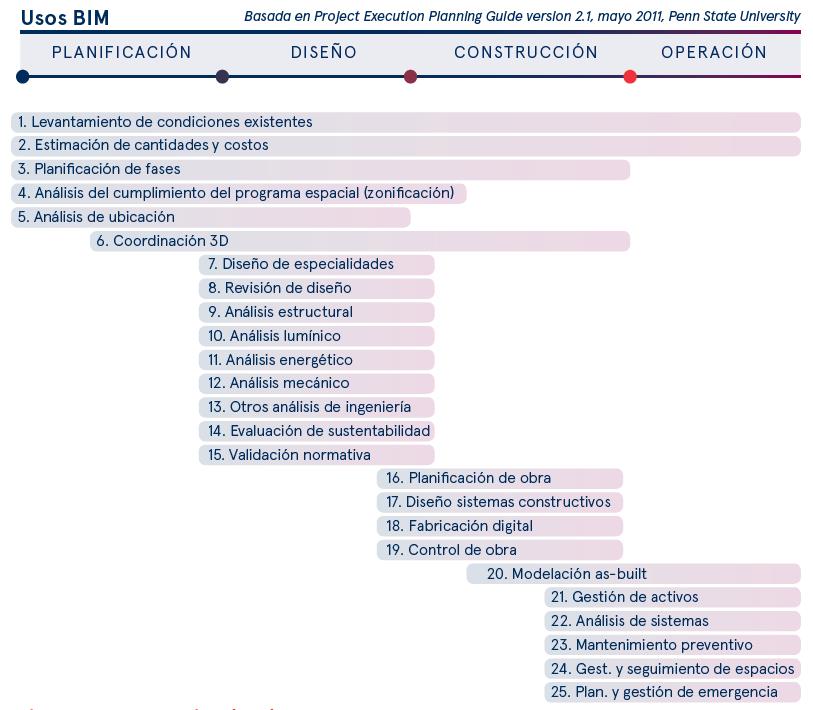

(Tabla de usos probables de Planbim Chile - https://planbim.cl - que a su vez está basada en el BEP propuesto por Penn State - No necesariamente se requieren todos ya que esto dependerá del alcance del proyecto)

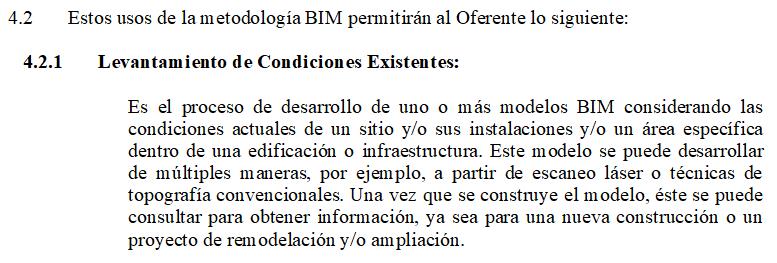

(Especificación parcial de SDI cortesía de la empresa AISA)

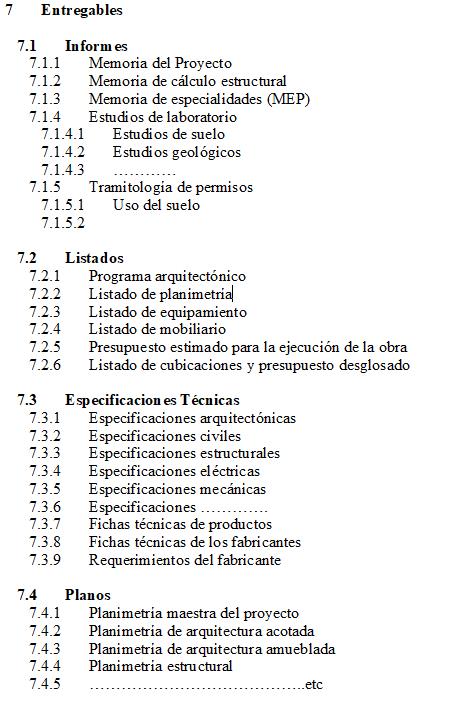

(Tabla de especificaciones parcial del SDI cortesía de la empresa AISA según el proyecto se podrían eliminar o agregar líneas)

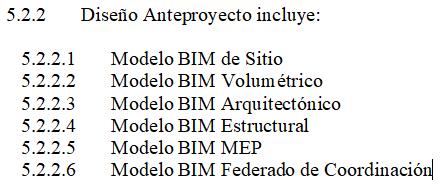

(Tabla de especificaciones parcial del SDI cortesía de la empresa AISA para Anteproyecto)

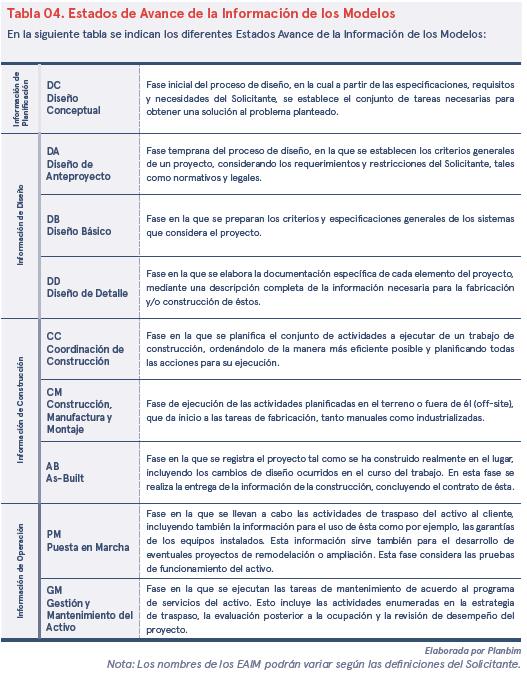

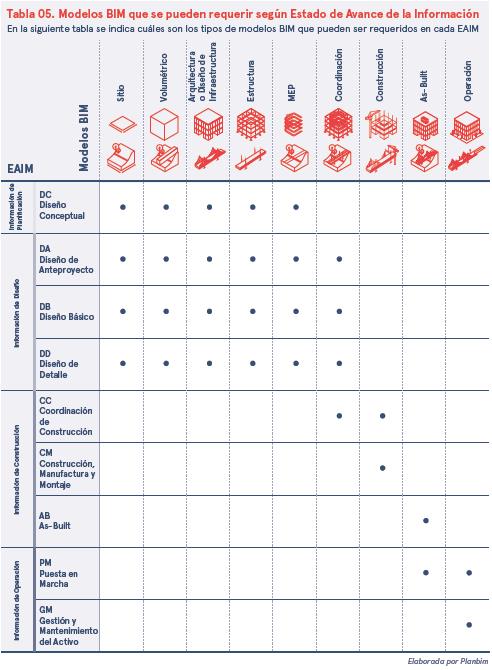

(Tabla de la norma Planbim Chile indica lo que razonablemente puede ser requerido para cada EAIM, por ejemplo, a nivel de anteproyecto no podemos pedir As-Builds que no estarán disponibles hasta que el proyecto se construya)

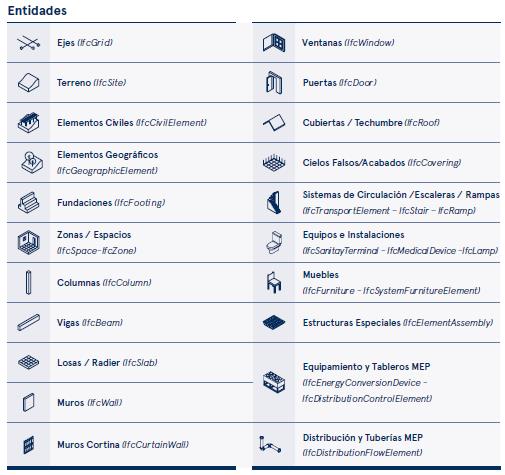

(Tabla de la norma Planbim Chile)
(Tabla de la norma Planbim Chile)
Los tipos de información en esencia definen lo que es razonable solicitar en cada uso BIM,

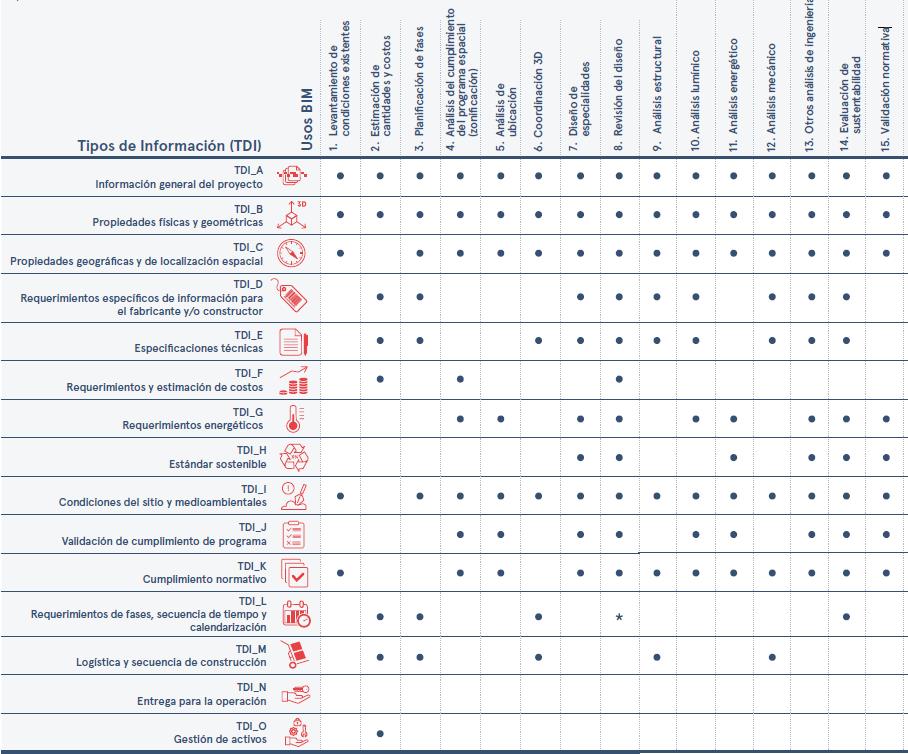

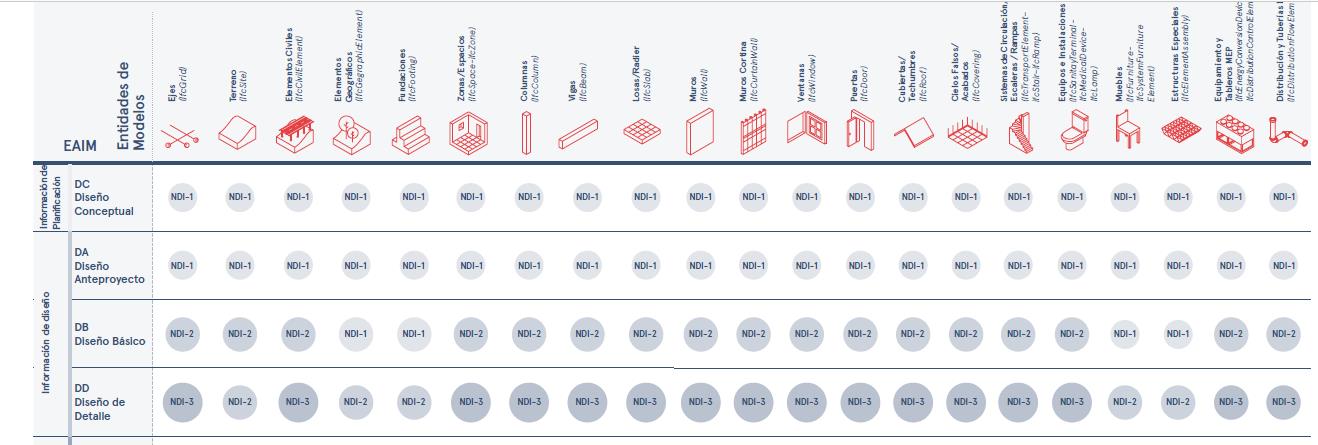

(Tabla de la norma Planbim Chile)
Según el proyecto progresa a mayores niveles de EAIM podemos esperar mayor cantidad de información asociada a las entidades IFC incluidas en el modelo
Una de las mejores especificaciones de LOD la encontramos en BIM Forum que podemos encontrar en el enlace https://bimforum.org/lod/

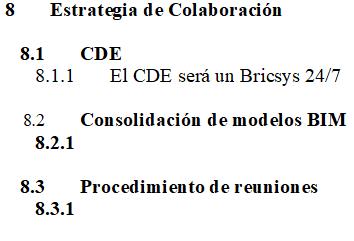

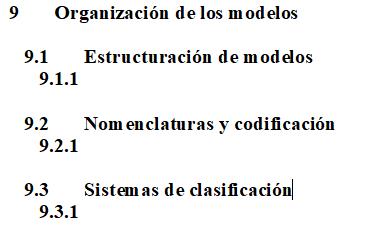

(Especificación parcial de SDI cortesía de la empresa AISA)
Esta lista no pretende ser exhaustiva, sencillamente un mínimo de lo que debería incluirse en la Solicitud de Información para un proyecto BIM preparado por el contratante/propietario que espera alcanzar un resultado satisfactorio de su proyecto con sentido común y datos e información que sea de utilidad durante el ciclo de vida del proyecto a un costo razonable.
Requerir del Contratista en el SDI menos de lo que se necesita podría resultar en un modelo de poca utilidad, por otro lado, pedir mas de lo que se necesita va a tener posiblemente un impacto en el costo de los servicios, pero también es altamente probable que un modelo con exceso de detalle, mas allá de lo necesario, sencillamente aumente el tamaño del modelo, los recursos de almacenaje y la capacidad de los equipos para manipularlo.
Para ejemplerizar este punto digamos que estamos diseñando un call center con 1,500 estaciones de trabajo y el contratante/propietario especifica que se debe de alcanzar un nivel de detalle (LOD) de 500 para todos los muebles, esto significa que hay que incluir hasta los tornillos y tarugos de ensamble del mueble incluso hasta las roscas de los tornillos, repetir este mueble 1,500 veces es facilísimo, insert/copy/paste/array y listo pero esto va a cargar substancialmente el modelo sin agregar valor, el modelo va a ser mas grande, mas pesado, va a requerir mas espacio de disco y una computadora mas poderosa para algo que posiblemente nunca será utilizado, sería mas sensato tener una representación de LOD 300 a 350 del mueble en la generalidad del proyecto y, si realmente se considera necesario, una única instancia en un archivo independiente de detalles con la representación del mueble a un LOD 500.
